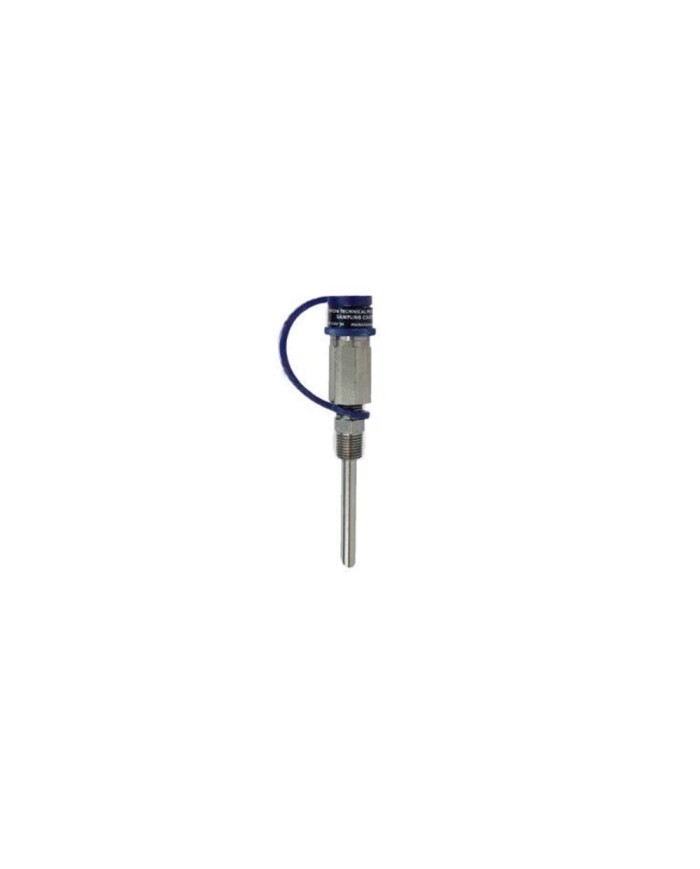

Kit d'échantillonnage KIT-5 Gammon Technical Products
Kit d'échantillonnage en acier inoxydable avec sonde, raccord rapide femelle et bouchon, conçu pour des prélèvements de carburant précis sans vanne.
Composition du Kit
- Sonde de prélèvement en acier inoxydable, filetage 1/4" NPT.
- Longueur de sonde standard : 2-1/4" (57 mm).
- Raccord rapide femelle (Female QD) en acier inoxydable, filetage 1/4" NPT.
- Mamelon double (Close Nipple) en acier inoxydable, 1/4" NPT.
- Bouchon anti-poussière en polyuréthane.
- Ruban d'étanchéité en PTFE (Téflon) inclus.
- Configuration : Livré sans vanne.
Installation et Sécurité
- Matériau : Fabrication intégrale en acier inoxydable pour éliminer les risques de corrosion et de contamination.
- Montage : Utilisation impérative du ruban PTFE fourni pour éviter le grippage des filetages inox (anti-gall).
- Orientation : La flèche située sur le plat de l'hexagone de la sonde doit être orientée vers l'aval (sens du flux).
- Fixation du bouchon : Chaînette à billes avec anneau de maintien à installer avant l'assemblage final du coupleur.
Utilisation Opérationnelle
- Compatibilité : Optimisé pour une utilisation avec les kits de test de contamination MiniMonitor® modèle GTP-172.
- Raccordement sécurisé : Connexion du coupleur conçue pour éviter toute projection de carburant lors de l'insertion.
- Déconnexion à sec : Système permettant une déconnexion rapide et propre par simple pression sur le collier du coupleur.
- Rinçage : Procédure de rinçage recommandée avec le flexible GTP-1110 pour garantir la représentativité de l'échantillon.
