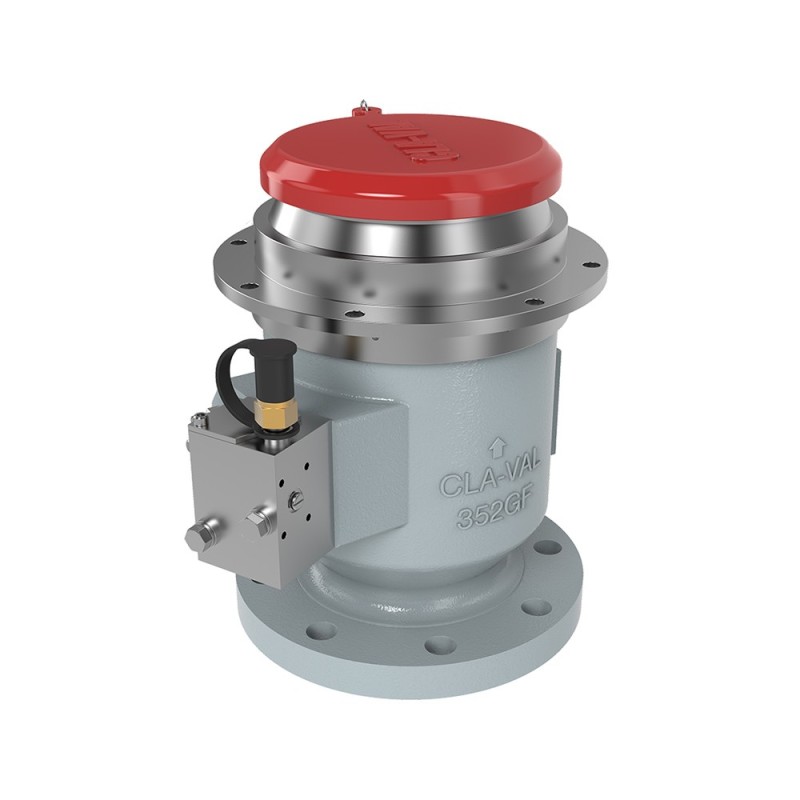

Robinet de Fosse d'Hydrant

FONCTIONNEMENT ET SÉCURITÉ

• Type : Vanne marche/arrêt à piston, pilotée.
• Pilotage : Disponible avec un pilote manuel ou un pilote pneumatique (homme mort).
• Option de sécurité : Un cordon de libération d'air d'urgence optionnel peut être ajouté au pilote pneumatique pour permettre la fermeture manuelle de la vanne même si la pression d'air est active.

CONSTRUCTION ET DURABILITÉ

• Matériaux du Corps : Fonte ductile (Ductile Iron) pour le corps inférieur et acier inoxydable pour l'adaptateur API supérieur.
• Absence d'aluminium : L'aluminium n'est pas utilisé pour les composants critiques contenant la pression.
• Piston : Acier inoxydable. Étanchéité : Joints en Buna, FluoroSilicone, Nitrile et Téflon.
• Protection contre la corrosion : Traitement au nickelage chimique (Electroless Nickel-Plated) selon MIL-C-26047.
• Entretien : Intègre une vanne de service permettant le retrait du pilote pour maintenance sans dépressuriser le système de livraison.
• Encombrement : S'installe dans des fosses d'un diamètre de 13 pouces (330 mm).
• Garantie : Garantie standard de trois ans.

CONNECTIVITÉ ET CONFORMITÉ

• Conformité : Conforme à la Spécification EI 1584 Quatrième Édition.
• Connexion de sortie : Se raccorde à tout coupleur de fosse API de 4 pouces, y compris les modèles Cla-Val 351GF-15 et 353GF.

SOLUTION DIGITALE OPTIONNELLE

• Module Capteur : Cla-Val propose un module capteur intelligent pour la numérisation des contrôles d'intégrité de la vanne (détection de conditions de « vanne chaude »).
• Fonctionnalité : Permet la surveillance automatisée et effectue des tests d'intégrité mensuels pour réduire la charge de travail de l'opérateur et améliorer l'efficacité.

DONNÉES TECHNIQUES CLÉS

• Température de fonctionnement : -40 à +80°C (-40 à +180°F).
• Pression de conception : 275 psi.
• Débit de fermeture : Temps de fermeture de 3 à 5 secondes (à partir de 4500 l/min).
• Chute de pression : 23,5 PSI à 4500 l/min.
• Hauteur totale : 301 mm (11,84 pouces).
